偏心攪拌機的應用和安裝設計要點
一、偏心攪拌機的應用：
攪拌機安裝安裝方式分類，可以分為上裝式攪拌機、側裝式攪拌機、底部攪拌機和移動安裝的攪拌機。其中上裝式攪拌機又可以分為頂部中心安裝、頂部偏心安裝和頂部傾斜安裝。
工業生產過程中偏心攪拌機主要應用于以下幾種情況：
1、容器為玻璃鋼、襯膠設備、襯耐酸磚的設備無法在容器內部加裝擋板；
2、攪拌目的為粉末吸入、溶解的目的；
3、其它要求偏心攪拌的情況。
二、偏心攪拌機安裝時的設計要點：

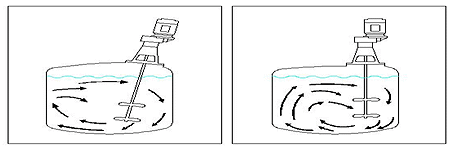

攪拌機偏心安裝時的設計與立式頂部中心安裝基本相同，但因偏心安裝要注意以下幾個方面的問題：
1、偏心距的選擇：主要根據容器直徑與槳葉直徑的關系來確定。當槳葉直徑較小，一般槳葉直徑d≤0.35倍的容器直徑D，即d≤0.35D時，攪拌機的偏心距s取容器直徑D的0.25倍，即s=0.25D.當槳葉直徑較大，一般槳葉直徑d>0.35倍的容器直徑D，即d>0.35D時，攪拌機的偏心距s取槳葉直徑d的0.5倍，即s=0.5d.但是無論以上兩種那種情況，葉輪外緣距釜壁的最小距離不應小于50mm。
2、偏心攪拌設計槳葉的選擇：
偏心安裝的攪拌機不宜選擇徑流型槳葉，應以軸流槳葉為主，以形成整個攪拌體系的混合效應；當多層攪拌槳葉組合應用時，下層槳葉根據攪拌目的的需要可以選擇徑流槳葉。
3、偏心攪拌時由于液面會形成旋渦，攪拌體系會產生一定的波動，通過觀察電動機的電流穩定性就可以了解，所以在攪拌功率選擇時要適當加大保險系數，但也不宜過大，總體來說功率消耗還是小于全擋板條件下的功率消耗。
4、偏心攪拌時的軸徑計算：
偏心安裝的攪拌機，在攪拌機運轉過程中，整個攪拌體系是不均衡的，攪拌機的槳葉和攪拌軸所受到的液體沖擊也不均衡，更加不穩定。所以攪拌軸的計算要充分考慮強度和剛度，并遠離非安裝區（臨界轉數的上下30％區域）。
5、偏心攪拌時可以加裝底軸承，會使攪拌機運行更加平穩，增強可操作性。但是很多情況下不能加裝底軸承，如上面說的容器為玻璃鋼設備或其它不適宜加底軸承的情況，如物料中有固體顆粒等待。在這種情況下，攪拌機如果要求空運轉或有液面通過時，可以在槳葉底部加裝穩定環，來實現要求的應用情況。但穩定環因受力面積增大，承受偏心沖擊的可能也更大，所以一定要將攪拌軸的強度和剛度計算好。偏心攪拌機的應用很多，特別是大型儲罐（如直徑8～10米以上），不適宜在罐壁加裝擋板；或者容器太大，同一容器上部加裝多臺攪拌機的情況也應屬于偏心攪拌的一種，只不過應用情況更加復雜而已。
（注：本文摘自網絡資料，原作者王炎，中實三水科技整理）
